В этой статье мы постарались подробно рассказать как подключить внешний микрофон к вашему одноплатному компьютеру Repka Pi 3. Вы узнаете, какие микрофоны уже были протестированы на Репке 3 и каковы результаты этих тестов.
Немного теории
Импеданс — это параметр, который следует учитывать при выборе и использовании микрофонов на Репке. Он представляет собой сопротивление, которое микрофон оказывает электрическому току на конкретной частоте, и измеряется в омах (Ω).
Импеданс микрофона
Импеданс, или сопротивление, микрофона как уже ранее было сказано измеряется в омах, сопротивление микрофона можете измерить с помощью мультиметра или найти в характеристиках к микрофону . Для микрофонов предпочтительно более низкое сопротивление, чтобы обеспечить высокое качество сигнала. Микрофоны с высоким сопротивлением (более 10,000 Ω) могут вызывать потерю высокочастотного сигнала и шумы. Микрофоны с импедансом менее 600 Ω считаются "низкоомными".
Импеданс Репки (приемника)
Импеданс Репки (приемника) также измеряется в омах и можно измерить с помощью мультиметра на двух контактном штыревом разъеме MIC на Репке 3 (см. рисунок 1 ниже). Для оптимальной работы рекомендуется подключать микрофон к устройству с более высоким импедансом, чем у самого микрофона. Подключение микрофона к устройству с более низким импедансом может привести к потере сигнала.
Пример:
-
Если у вас микрофон с импедансом 900Ω, его следует подключать к устройству с импедансом выше 900 Ω.
-
Если у вас микрофон с импедансом 10,000 Ω, его нужно подключать к устройству с импедансом выше 10,000 Ω.
Таким образом, для обеспечения качественной передачи сигнала важно учитывать импеданс как микрофона, так и приемника.
В нашем случае импеданс Репки 3 равен 11700 Ом
Подключение микрофона

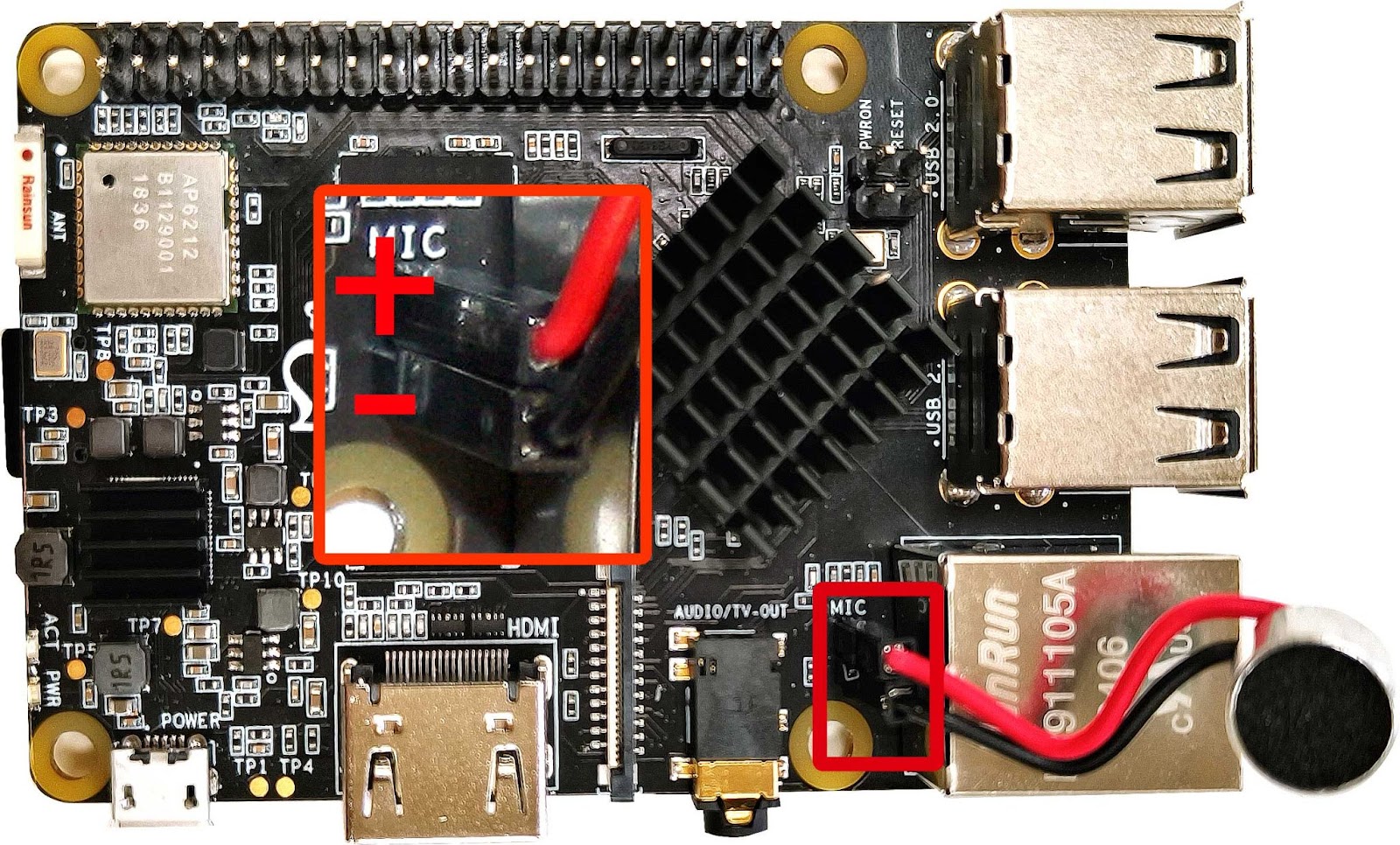

Чтобы начать работу с микрофоном на Репке, необходимо подключить его к разъему MIC. Важно, чтобы «плюсовой» контакт микрофона был соединён с пином, расположенным ближе к процессору, см. рисунок 1.
Минусовой контакт следует подключить к пину, находящемуся ближе к краю печатной платы.
Если на вашем микрофоне не обозначена полярность, вы можете воспользоваться мультиметром для прозвонки. «Минусовой» контакт микрофона соединен с корпусом, что позволяет определить его. «Плюсовым» контактом будет тот, который не прозванивается на корпус и имеет сопротивление относительно него. Если полярность будет перепутана, микрофон вероятнее всего будет работать, но с меньшей громкостью.

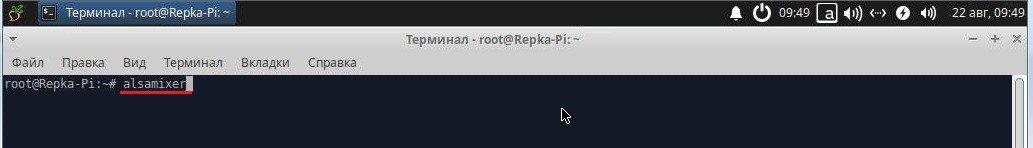

После подключения микрофона следует включить Репку, войти в систему и запустить терминал. В терминале введите команду «alsamixer» см. рисунок 2.

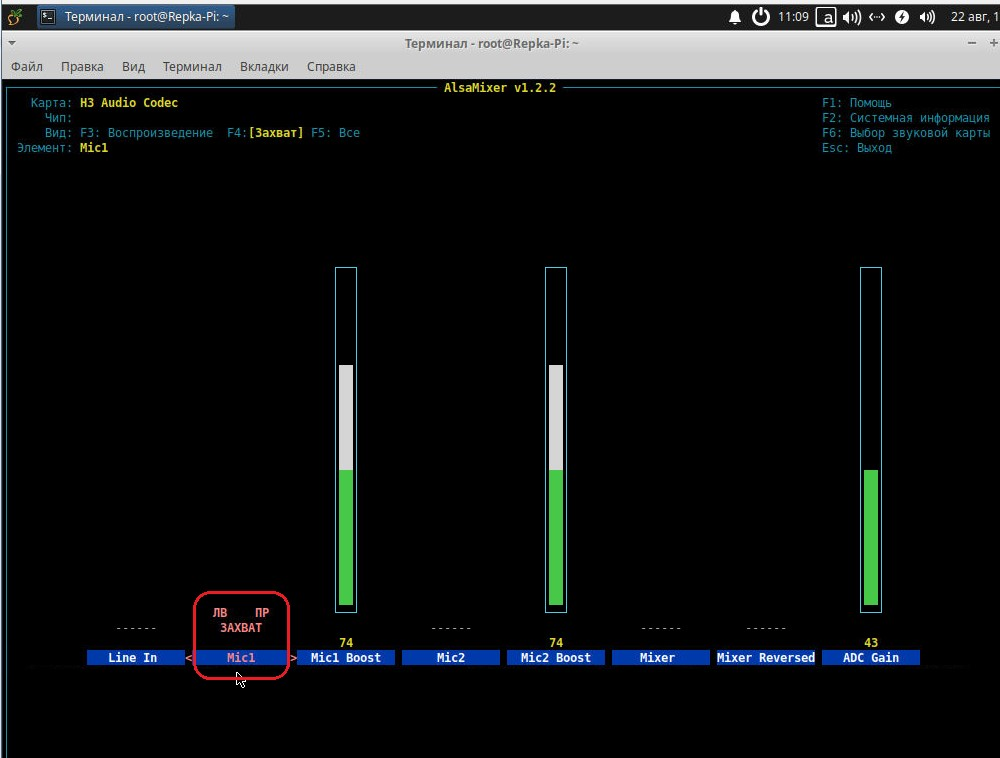

В alsamixer необходимо настроить уровни микрофона. Нажмите клавишу «F4», с помощью стрелок «Вправо» и «Влево» выберите параметр [Mic1 Выкл., Выкл.] и нажмите клавишу «Пробел». На экране должна появиться надпись «Захват» над Mic1 см. рисунок 3.
После этого выйдите из alsamixer, нажав клавишу Esc. Затем в терминале введите команду

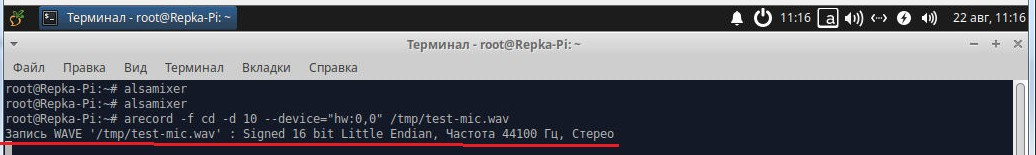

arecord -f cd -d NN --device="hw:0,0" /file
(Где цифра NN — длина записи в секундах , /file — файл, куда будет сохранена запись.) Например для записи длиной 10 секунд, сохраняемой в файл test-mic.wav в папку /tmp, команда будет выглядеть так:
arecord -f cd -d 10 --device="hw:0,0" /tmp/test-mic.wav
После выполнения команды начнется запись с микрофона.
Когда запись завершится, вы можете прослушать сохранённый файл, открыв его встроенным проигрывателем, например, SMPlayer.
Тестирование микрофонов
Для нашего теста мы выбрали пять микрофонов, которые можно найти в свободной продаже.
-
МИКРОФОН КАПСЮЛЬ d 6х5mm (2-pin) (электретный)(Емкостный) (Микрофон 6050) (EM-B6050UL )1400 Ом
-
МИКРОФОН КАПСЮЛЬ d10х7mm (9,7х6,7) (-52dB) DG09767CD,EM9767(P) XF-18D (34L4SМКЭ-332МКЭ-333) 900 Ом
Во время тестирования всех микрофонов мы использовали одну и ту же мелодию с телефона с одинаковой громкостью. Уровень шума от мелодии был в среднем 73 дБ, что соответствует уровню шума в людном месте, например в ресторане. Телефон находился на расстоянии 40 см от микрофона, который был установлен в Репку. Вы можете ознакомиться с результатами теста каждого микрофона по ссылке.
