Общий обзор #
Введение #
Repka Pi 4 Optimal — российский одноплатный компьютер, разработанный как производительная альтернатива Raspberry Pi 4. Оснащен четырехъядерным процессором Allwinner H6 с тактовой частотой 2 ГГц, 2 ГБ оперативной памяти DDR3 и интерфейсом PCIe 2.0 для подключения высокоскоростных устройств, включая модули расширения от Raspberry Pi 5, такие как адаптеры PCIe для NVMe SSD. Благодаря совместимости с популярными модулями расширения и дополнительным интерфейсам, Repka Pi 4 Optimal подходит для задач, требовательных к ресурсам, и обеспечивает гибкость в использовании.
Технические характеристики #
Процессор Allwinner H6, ARMv8 Cortex-A53, 64-бит с максимальной тактовой частотой 2 GHz (техпроцесс 28 nm) | Потребляемая мощность и питание Питание 5 В, 2.5 А через порт USB TYPE-C или GPIO или PoE модуль (только Модификация Professional) |
Оперативная память 2 ГБ SDRAM DDR3 (1866 МГц) | Беспроводная сеть Модуль AP6256Wi-Fi 802.11a/b/g/n/ac Bluetooth V5.0 |
Графический адаптер Mali-T720 MP2 | Сеть EtherNet 10/100 Мбит/сек |
Постоянное запоминающее устройство eMMC память в виде отдельного съемного модуля (при заказе от 500 шт доступен монтаж чипа eMMC непосредственно на печатную плату Repka Pi 4 Optimal с необходимым объёмом). | Звуковой вход/выход Jack 3,5ммВывод звука через HDMI |
Видеовыход HDMI | USB USB 2.0 x 3, USB 3.0 x 1 |
PCIe PCIE 2.0 x 1 |

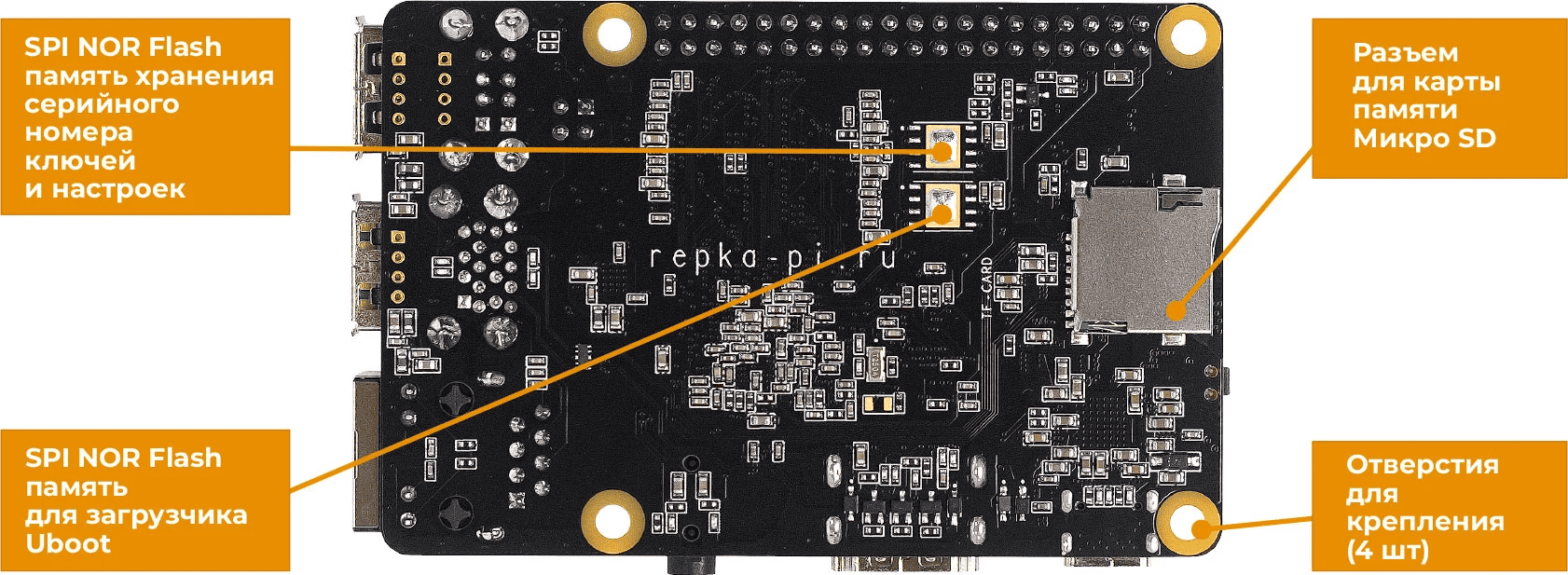

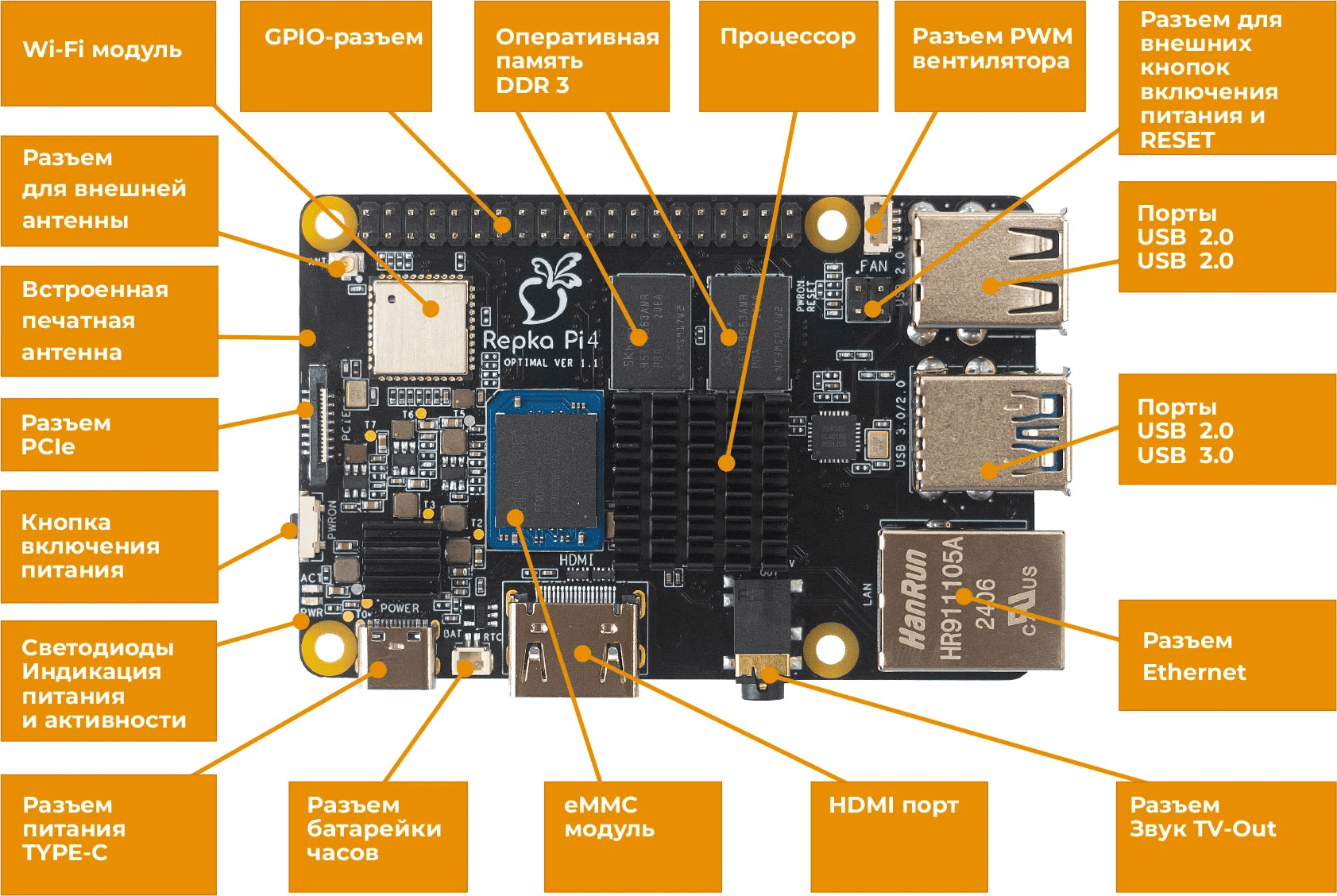

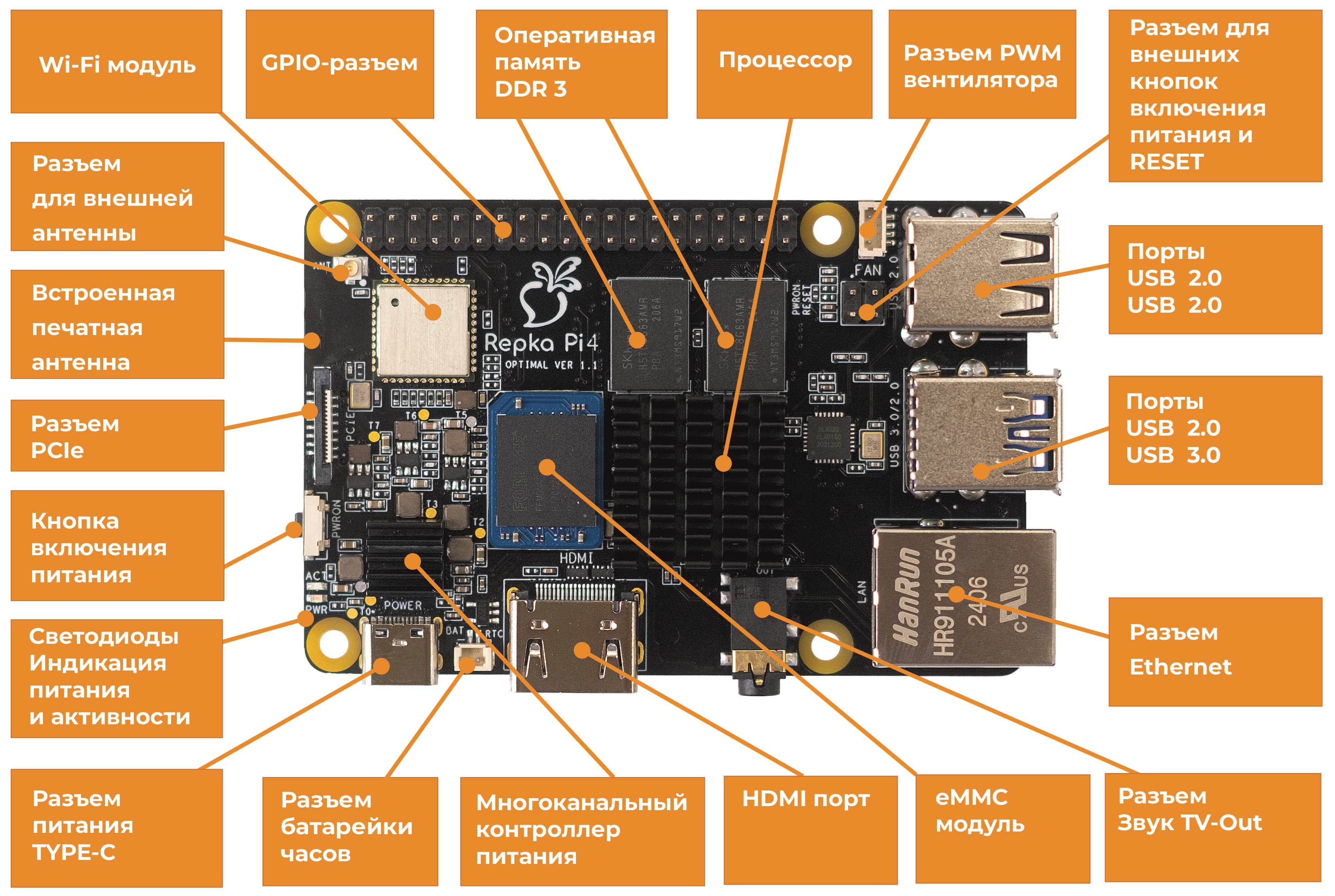

Внешний вид #
Разъемы и органы управления #

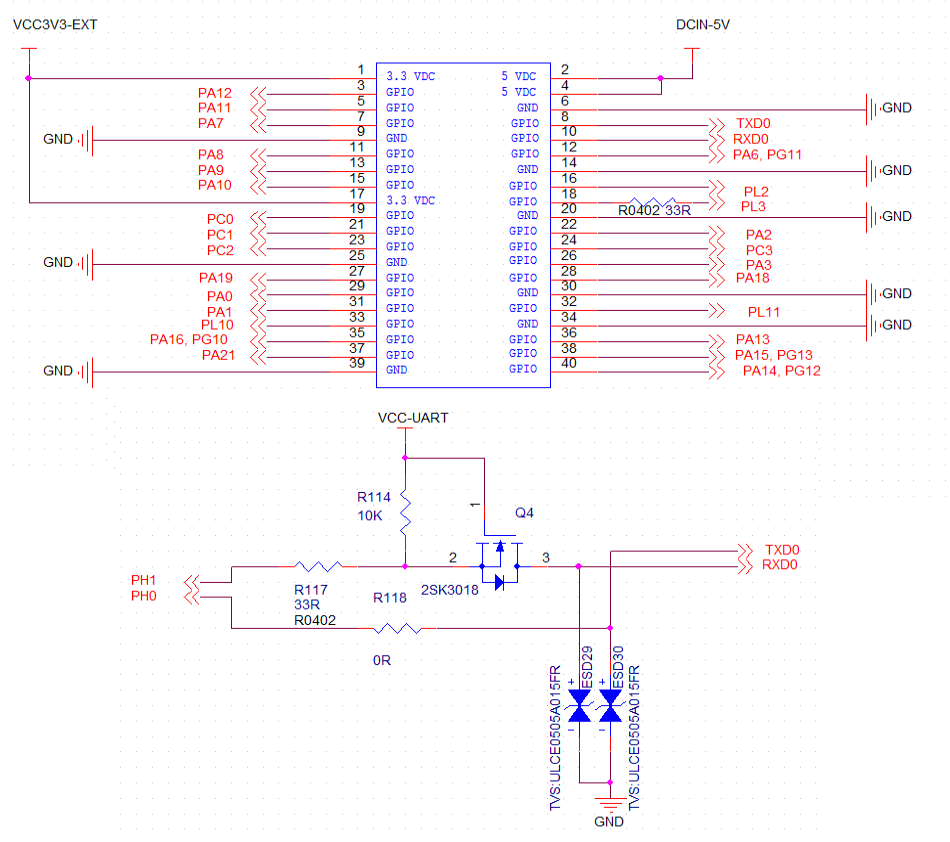

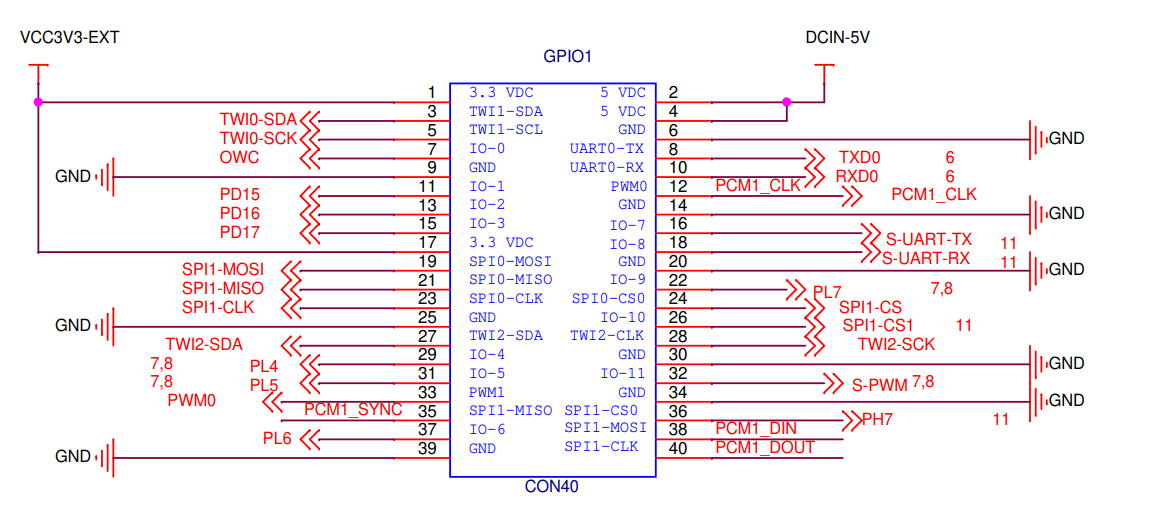

40-контактный GPIO-разъем #
Этот разъем предоставляет гибкие возможности для работы с периферийными устройствами и модулями расширения. GPIO позволяет управлять внешними датчиками, реле, светодиодами, дисплеями и другими компонентами, открывая широкие возможности для автоматизации, робототехники и IoT-проектов.
Обращаем ваше внимание, что на изображении выше указаны первый (PIN1) и последний (PIN40) пины для лучшего понимания изображения со списком предустановленных распиновок для 40-контактного GPIO-разъема, которое расположено ниже. В центре этого изображения располагается 40-контактный GPIO-разъем, рядом с которым подписан номер каждого из пинов.
Разъем для подключения внешней антенны #
Используется для улучшения качества приема Wi-Fi. Подключение внешней антенны особенно актуально при использовании Repka Pi 4 Optimal в металлических корпусах или в условиях слабого сигнала, например, в промышленных и удаленных установках.
Разъем для подключения PWM-вентилятора #
Позволяет подключить вентилятор с поддержкой широтно-импульсной модуляции (PWM), что обеспечивает интеллектуальное управление скоростью вращения в зависимости от температуры процессора. Это помогает эффективно охлаждать систему, снижать уровень шума и продлевать срок службы компонентов.

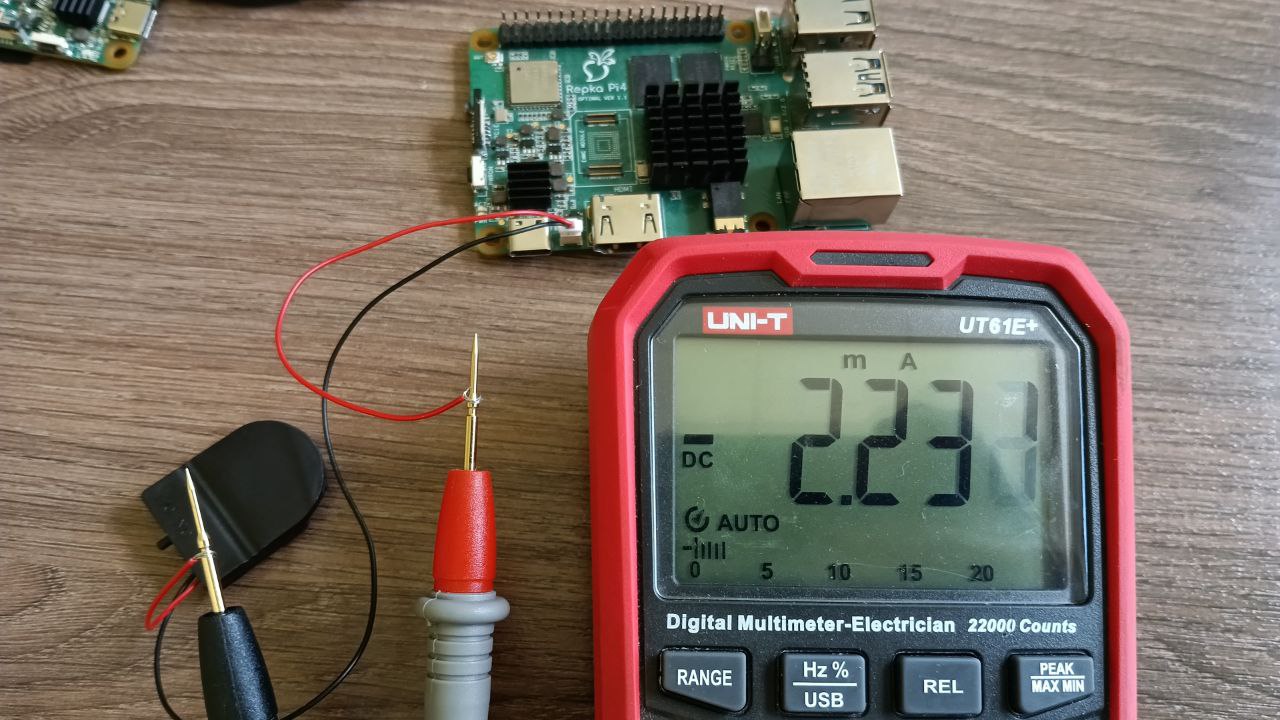

Разъем питания часов реального времени (RTC) #
Этот разъем используется для подключения батарейки, поддерживающей работу встроенных часов реального времени (RTC). Это позволяет Repka Pi 4 Optimal сохранять точное время даже при отключении питания, что критически важно для автоматизированных систем, серверов и устройств с запланированными задачами
Кнопка управления питанием (PWRON) #
Этот разъем используется для подключения батарейки, поддерживающей работу встроенных часов реального времени (RTC). Это позволяет Repka Pi 4 Optimal сохранять точное время даже при отключении питания, что критически важно для автоматизированных систем, серверов и устройств с запланированными задачами
Описание поведения Repka Pi 4 с установленной Repka OS при взаимодействии с кнопкой PWRON:
| Действие | Сценарий | Результат |
|---|---|---|
| Кратковременное нажатие | На этапе входа в систему (логин-менеджер) | Уход в спящий режим |
| В рабочем окружении XFCE4 | Окно с выбором: выйти, перезагрузить, выключить, спящий режим | |
| В рабочем окружении GNOME | Окно предупреждения: завершение работы через 60 сек (можно отменить) | |
| Когда Repka Pi находится в спящем/выключенном режиме | Выход из сна или же включение Repka Pi | |
| Длительное нажатие (более 6 сек) | В любом состоянии | Мгновенное отключение питания |
